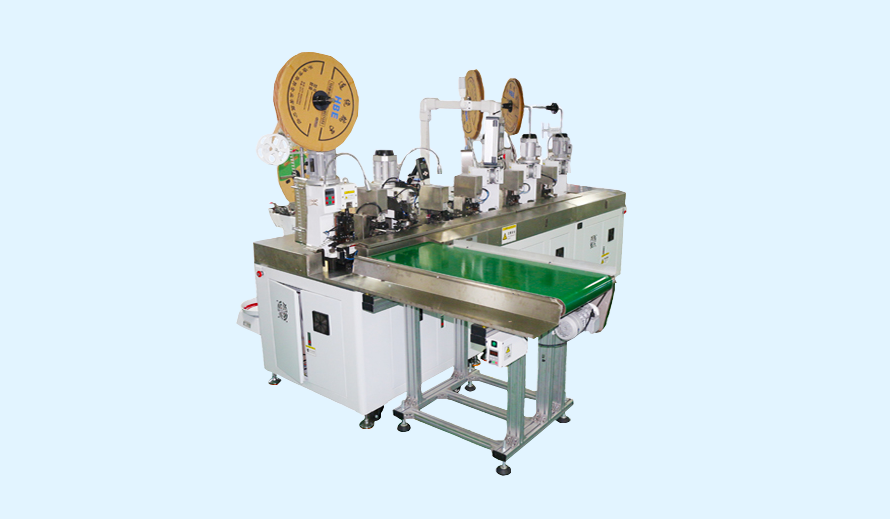

LB-ARM-25A全自动多线束铆压机

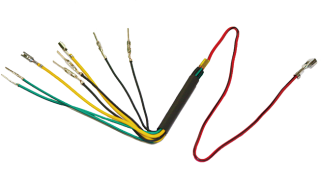

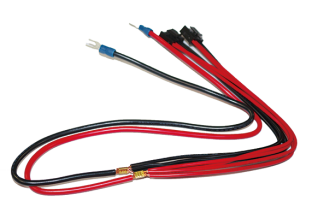

A款式		B款式
产品说明
1.本机台主要针对多线束铆压的自动化加工，电线自动送料、裁线、剥皮、扭线、铆压端子、自动送套管、依次与多根线材压接的功能，其中某些功能客户可任选，从而实现产品的连续、高效、高质量的自动化生产。 2、先进的软件和触摸屏技术使机台操作方便，机器的所有参数均在显示屏上操作完成； 3、机台的配件有齐全的检测功能：有无电线、电线打结、压接不良、气压检测； 4、压接位置采用超静音端子机，噪音小，力度均匀，可配置横送端子机模具或直送端子机模具； 5、机台可加装压力监测仪器
加工流程

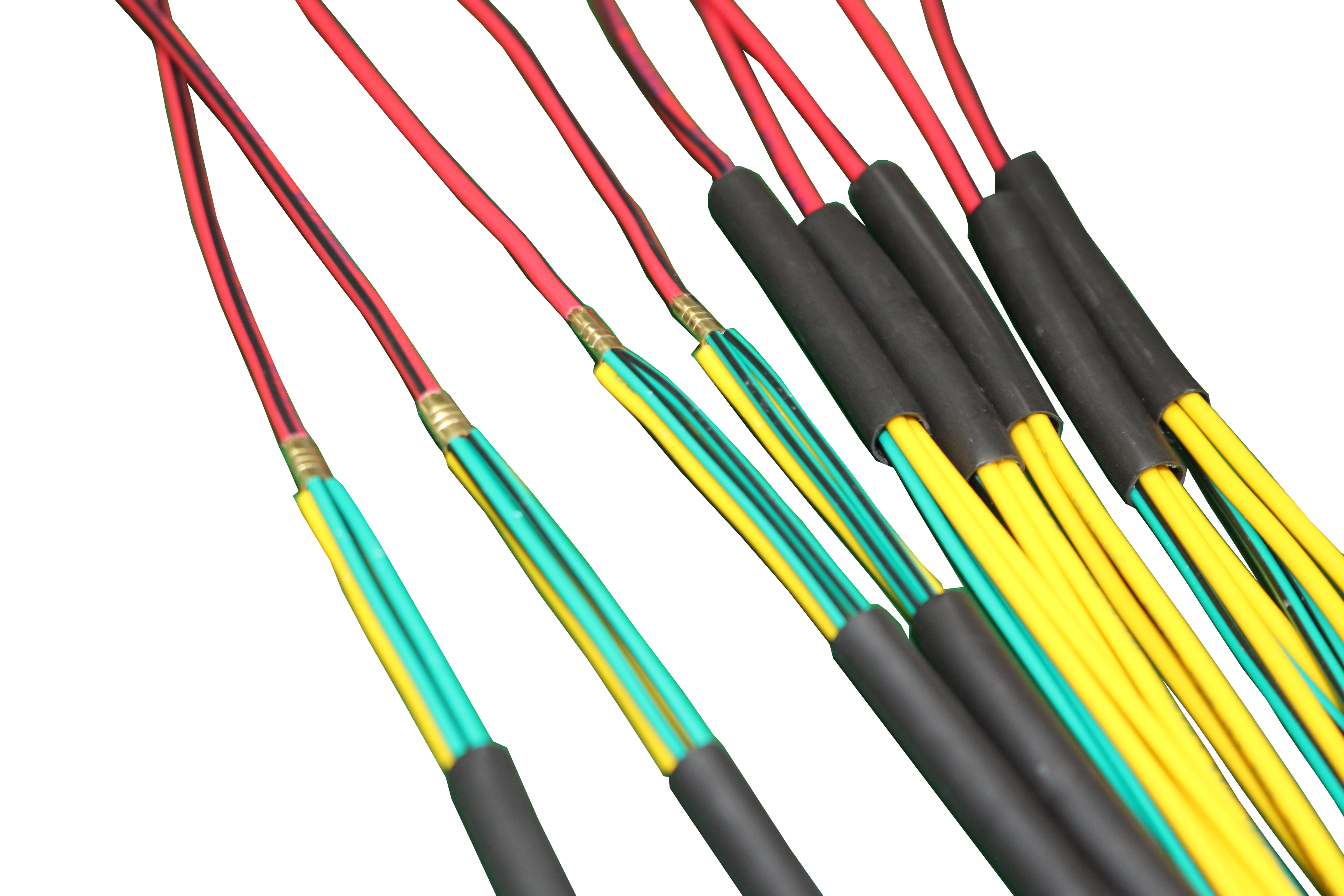

1.由人工阶段性上料（电线、端子、套管）； 2.线材经送线机构是自动送料； 3.机台操控屏幕可调送线长度，剥皮长度参数； 4.线材前后端剥皮,再将线材前端打端子； 5.四组线合为一组线，扭线； 6.套管自动上料，定长切断； 7.第五根线材前剥皮，穿套管后并与另四根线由端子铆接； 8.线材尾端打端子。
设备技术参数
线材直径	AWG12#-AWG28#
切线长度	45mm以上(特殊长度可定制)
剥皮长度	1.0-16mm(特殊可定制)
套管长度	50mm以下(特殊可定制)
运行方式	自动运行+手动运行
显示方式	彩色液晶触摸显示屏
显示语言	中文/英文
设备尺寸	*365032702200mm*
设备重量	1200KG
加工速度	700-1300PCS/H
电机功率	AC 220 50/60HZ
功率	3KW
气源	0.4MPa-0.6Mpa
标准接线方式	一对四以下(一对四以上定做)
功能	切线、剥皮、打端子、压接铜带/U型端子、穿热缩套管、套管热收缩功能
检测功能	气压低下、电线有无、剥皮异常、端子压着异常、线材输送异常、 U型端子/铜带压接异常、穿套管异常
