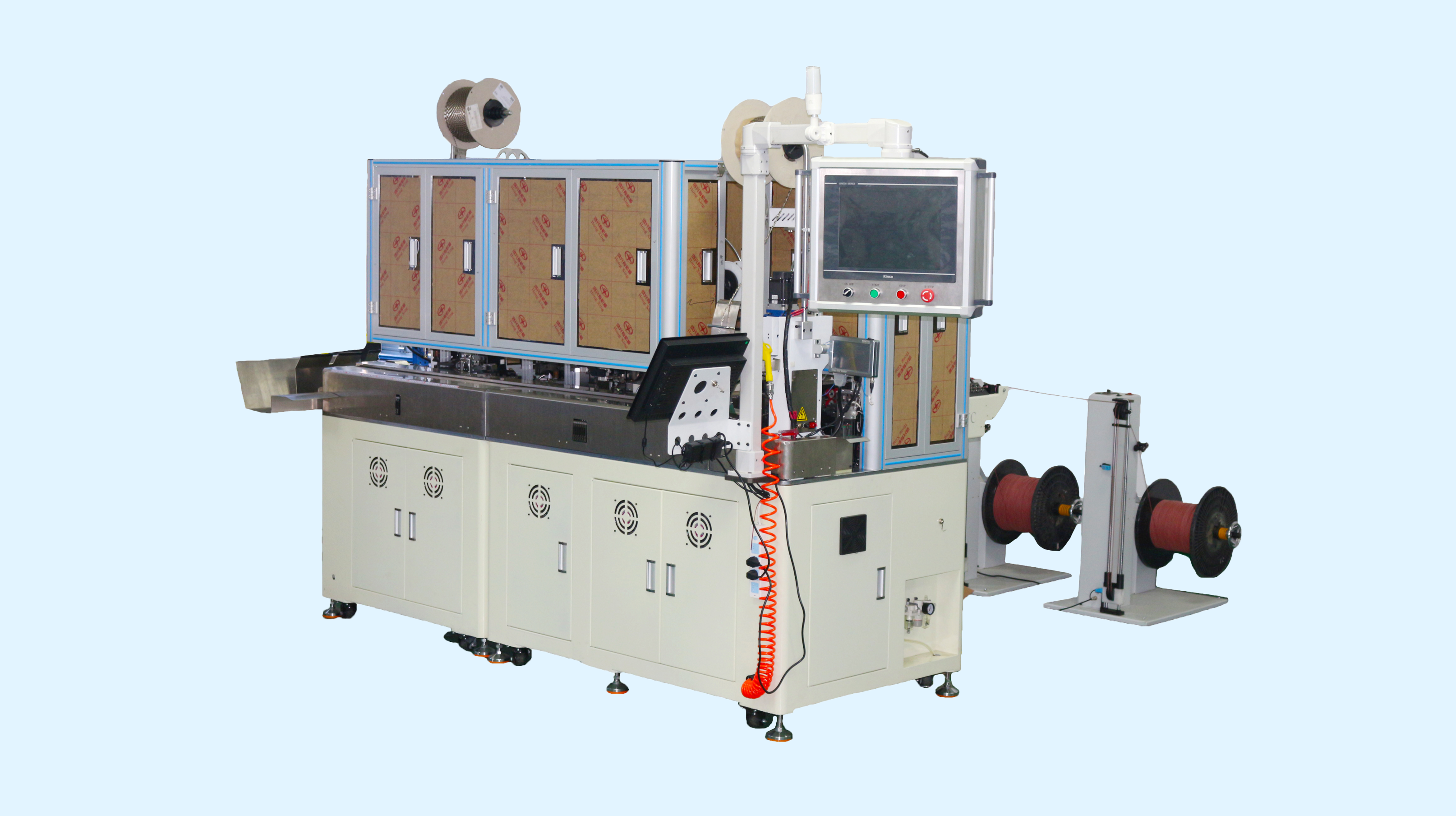

LB-ARM-15A多功能自动铜带机

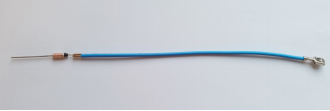

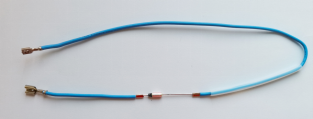

A款式					B款式

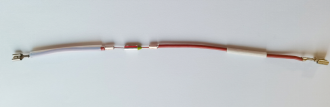

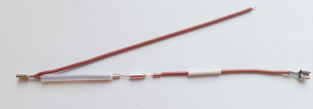

C款式					D款式
产品说明
1、此机台的设计目标是按照产品要求进行自动送料、自动送线、裁线、剥皮、端子压接、铜带铆接，单边穿套管，双线合压端子等功能，实现产品的连续、高效、高质量的自动化生产； 2、机台可配备压力监控系统，全程监控压接产品的质量，更有效的区分良品与不良品; 3、机台可配备工控机电脑操作系统，可快速掌握机器的运作状态，所有参数均可方便设定和存储，操作指示以图像更直观，简捷的显示。 4、机台可配备自动放线机，使线材输送顺畅，线材无打结，线材表面无损伤，提高送线精度; 5、采用振动盘稳定输送散装物料(电阻、熔断丝、保险丝)； 6、端子机铆压均采用伺服电机，压接精度高，稳定性强； 7、模具通用性强，可适应于OTP模具，日系、欧系等端子机卡模;
产品加工流程

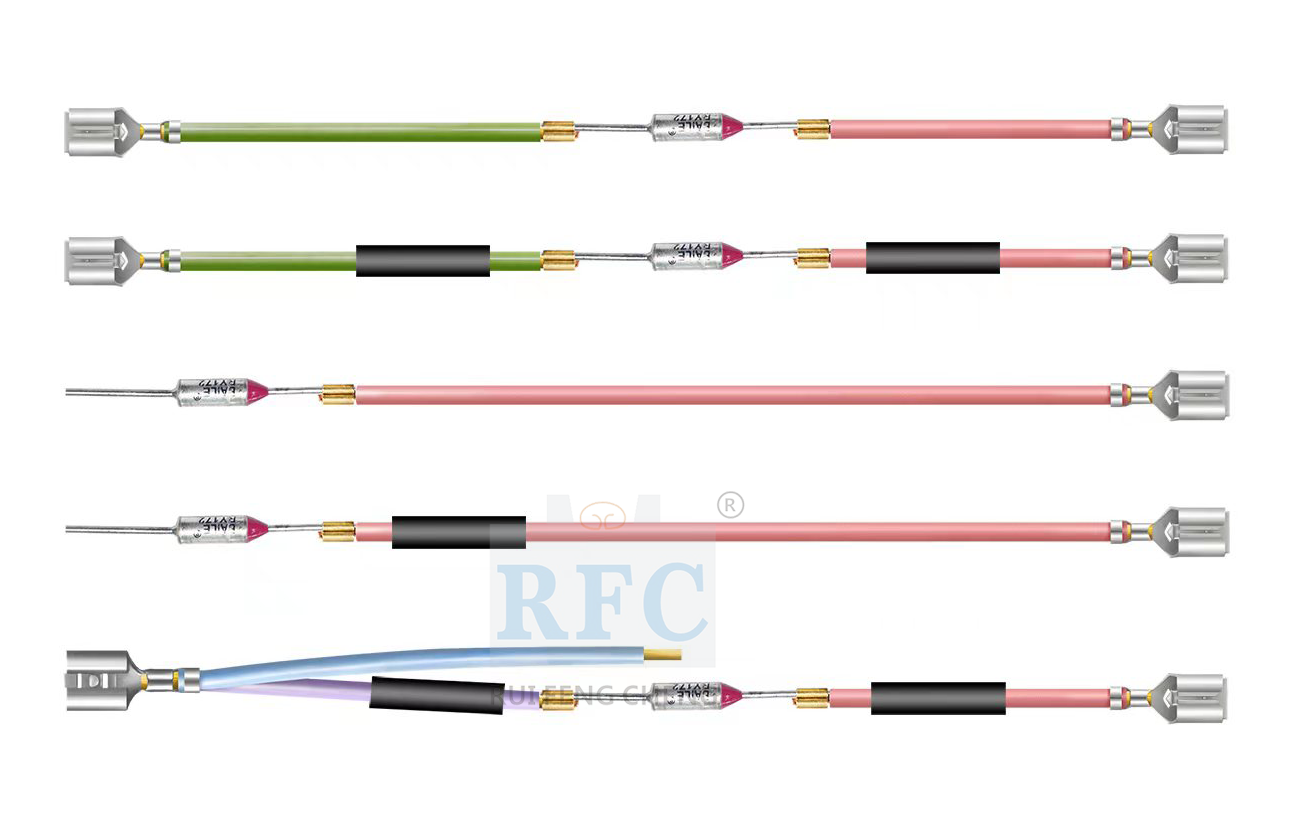

a.由人工阶段性上料（物料：电线、电阻、套管、端子、铜带）； b.线材经送线机构是自动送料； c.机台操作屏可调送线长度，剥皮长度参数； d.线材前后端剥皮,再将线材前端打端子，然后一起送入下一工位； e.电阻经定长剪切后和线材用端子铆接； f.第二根线材前剥完成与电阻元件进行铆压另一端； g.第三根线单端铆压端子后，与前面半成品线材尾端合压打端子，结束一个周期。
标准功能选择
款式	电阻送料机构（振动盘）	电阻切断/ 成型装置	铜带铆压电阻与电线单/双端	穿套管（注明穿单/ 双套管）		线材尾端压接端子（注意单端/ 双端压接端子）	线材尾部沾锡
A款式	√	√	√（双端）	√ （穿双套管）		√（双端压接端子）	√
B款式	√	√	√（双端）	√ （穿双套管）		√（双端压接端子）
C款式	√	√	√（双端）	√ （穿单套管）		√（双端压接端子）
D款式	√	√	√（单端）	√ （穿单套管）		√（单端压接端子）
设备技术参数
线材直径		AWG16#-24#
裁线长度		45mm以上
剥皮长度		0.1-16mm（可定做）
套管长度		100mm以下（可定做）
加工速度		800-1200PCS/H
气压		0.5Mpa~0.65Mpa
电源功率		2.5KW
铆压压力		2.0T/3.0T
压接制动方式		伺服压接
运行方式		自行运行+手动运行
显示方式		彩色液晶触摸显示屏
显示语言		中文/英文
供给电源/空气		AC220V110V50/60HZ、0.5Mpa
设备尺寸		*220016001800mm*
检测功能		线材打结检测、缺线检测、端子有无检测、端子压力检测、空气压力检测、压接产品检测
设备功能		自动送线材、单双头裁线、单双头剥皮/半剥、单双端子压接、自动输送散装电阻/熔断器，压接接线端子、穿单套管
